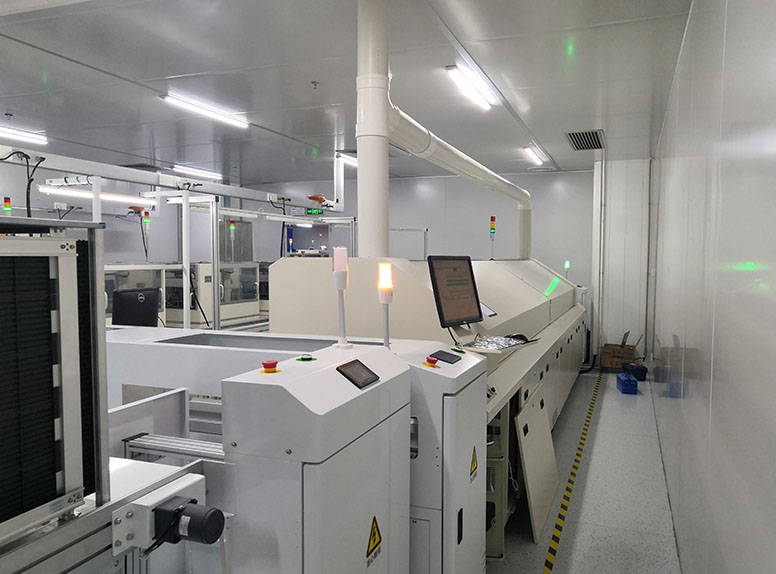

回流焊技術在電子制造領域并不陌生，我們電腦內使用的各種板卡上的元件都是通過這種工藝焊接到線路板上的，這種設備的內部有一個加熱電路，將空氣或氮氣加熱到足夠高的溫度后吹向已經貼好元件的線路板，讓元件兩側的焊料融化后與主板粘結。那么，今天小編給大家科普一下新手如何正確使用回流焊機呢?(如果你想了解更多回流焊，請拔打咨詢熱線>>>400-9932122)

新手如何正確使用回流焊機呢?

一、回流焊機正確操作使用步驟

　　1：檢查回流焊機里面是否有雜物，操持好清潔，確保安全后再開機，選擇生產程序開啟溫度設置。

　　2：由于回流焊機導軌寬度要根據PCB寬度進行調節，所以要開啟運風、網帶運送，冷卻風扇。

　　3：回流機溫度控制有鉛高(245±5)℃，無鉛產品爐溫控制在(255±5)℃，預熱溫度：80℃~110℃。根據焊接生產工藝給出的參數嚴、格控制回流焊機電腦參數設置，每天按時記錄回流焊機參數。

　　4：按順序先后開啟溫區開關，待溫度升到設定溫度時即可開始過、PCB、板，過板注意方向。保證傳送帶的連續2塊板間的距離不低于10mm。

　　5：將回流焊機輸送帶寬度調節到相應位置，輸送帶的寬度及平整度與線路板相符，檢查待加工材料批號及相關技術要求。

　　6：小型回流焊機不得時間過長、溫度過高引起銅鉑起泡現象;焊點必須圓滑光亮，線路板必須全部焊盤上錫;焊接不良的線路必須重過，二次重過須在冷卻后進行。

　　7：要戴手套接取焊接PCB，只能接觸PCB邊沿，每小時抽檢10個樣品，檢查不良狀況，并記錄數據。生產過程中如發現參數不能滿足生產的要求，不能自行調整參數，必須立即通知技術員處理。

　　8：測量溫度：將傳感器依次插到測試儀的接收插座中，打開測試儀電源開關，把測試儀置于回流焊內與舊PCB板起過回流焊，取出用計算機讀取測試儀在過回流焊接過程中的記錄的溫度數據，即為該回流焊機的溫度曲線的原始數據。

　　9：將已焊好的線路板按單號、名稱等分類放好，以防混料產生不良。

二、正確使用回流焊機條件：

　　1、第一步應該選擇正確的材料和正確的方法來進行回流焊接。因為選擇材料很關鍵，一定是要選用權威機構推薦的，或是之前使用過確認是安全的，選材料要考慮的因素很多：譬如焊接器件的類型、線路板的種類，和它的表面涂抹狀況。至于正確的方法，就要根據自己的實際情況來進行，切記不能完全模仿別人，因為元件類型的不同以及板上不同元件的分布情況和數量，這些都需要仔細研究。

　　2、第二步就是確定好工藝路線和工藝條件，這是為了開發出無鉛焊接的樣品。選好材料和確定方法之后，就可以開始進行焊接工藝的試驗，所以不能忽視。
